2011年11月27日日曜日

R+igraphのお勉強その3

ノードの次数を確認する．

> g
Vertices: 10
Edges: 9
Directed: TRUE
Edges:

[0] 0 -> 1
[1] 0 -> 2
[2] 1 -> 3
[3] 1 -> 4
[4] 2 -> 5
[5] 2 -> 6
[6] 3 -> 7
[7] 3 -> 8
[8] 4 -> 9

次数を確認する．

> degree(g)
[1] 2 3 3 3 2 1 1 1 1 1

入次数を確認する．

> degree(g,mode="in")
[1] 0 1 1 1 1 1 1 1 1 1

出次数を確認する．

> degree(g,mode="out")
[1] 2 2 2 2 1 0 0 0 0 0

当然，無向グラフに入出の区別はない．

> g2
Vertices: 10
Edges: 9
Directed: FALSE
Edges:

[0] 0 -- 1
[1] 0 -- 2
[2] 1 -- 3
[3] 1 -- 4
[4] 2 -- 5
[5] 2 -- 6
[6] 3 -- 7
[7] 3 -- 8
[8] 4 -- 9

次数を確認する．

> degree(g2)
[1] 2 3 3 3 2 1 1 1 1 1
> degree(g2)
[1] 2 3 3 3 2 1 1 1 1 1
> degree(g2,mode="in")
[1] 2 3 3 3 2 1 1 1 1 1
> degree(g2,mode="out")
[1] 2 3 3 3 2 1 1 1 1 1

ノードの次数をノードのサイズに設定してグラフを描画する．

> png("plot3.png",width=400, height=400,pointsize=12)

次数の10倍をノードサイズとする．

> plot(g,layout=lay,vertex.size=degree(g)*10)
> dev.off()
null device
1

R+igraphのお勉強その2

前回の続き．

有向グラフを無向グラフに変換してみる．

有向グラフの確認．

> is.directed(g)
[1] TRUE

無向グラフに変換する．

> g2<-as.undirected(g)

変換結果を確認する．

> g2
Vertices: 10
Edges: 9
Directed: FALSE
Edges:

[0] 0 -- 1
[1] 0 -- 2
[2] 1 -- 3
[3] 1 -- 4
[4] 2 -- 5
[5] 2 -- 6
[6] 3 -- 7
[7] 3 -- 8
[8] 4 -- 9
> is.directed(g2)
[1] FALSE

グラフを描画する．

> png("plot2.png",width=400, height=400,pointsize=12)

> plot(g2,layout=lay)

> dev.off()
null device
1

作業経過をファイル保存する．

> save(g,g2,lay,file="test.dat")

R+igraphのお勉強その1

igraphライブラリを読み込む．

> library(igraph)

10ノードのツリーグラフを作成する．

> g<-graph.tree(10)
> summary(g)
Vertices: 10
Edges: 9
Directed: TRUE
No graph attributes.
No vertex attributes.
No edge attributes.
> g
Vertices: 10
Edges: 9
Directed: TRUE
Edges:

[0] 0 -> 1
[1] 0 -> 2
[2] 1 -> 3
[3] 1 -> 4
[4] 2 -> 5
[5] 2 -> 6
[6] 3 -> 7
[7] 3 -> 8
[8] 4 -> 9

グラフをレイアウトする．

> lay<-layout.fruchterman.reingold(g)

> lay
[,1] [,2]
[1,] 0.5750165 -0.7339218
[2,] 4.2972271 -0.9157740
[3,] -2.8644359 0.1233019
[4,] 5.7313203 2.7760283
[5,] 5.3732637 -4.4586431
[6,] -3.4715509 3.4824008
[7,] -4.1404984 -2.9629157
[8,] 4.2804038 5.9832150
[9,] 8.9190178 2.4068283
[10,] 4.1109849 -7.2698722

ここまでの作業をファイル保存する．

> save(g,lay,file="test.dat")

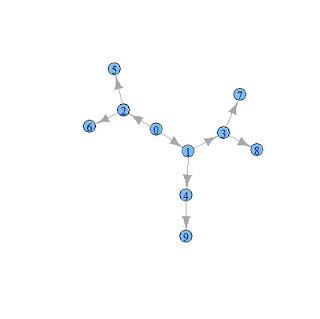

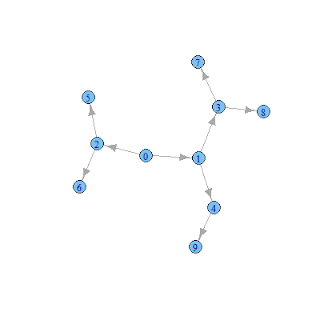

グラフを描画する．

> plot(g,layout=lay)
> png("plot.png",width=400, height=400,pointsize=12)
> plot(g,layout=lay)
> dev.off()
null device
1

2011年11月20日日曜日

グラフレイアウト

とりあえずライブラリをロードする．

> library(igraph)

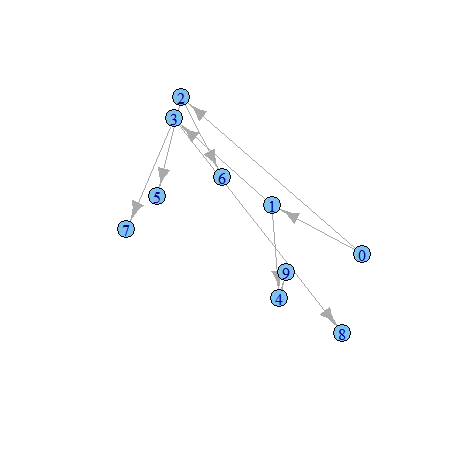

とりあえずツリーグラフを作成する．

> g<-graph.tree(4)
> plot.igraph(g)

グラフをレイアウトする．

> lay<-layout.kamada.kawai(g)
> lay
[,1] [,2]
[1,] -1.95786789 -0.6726298
[2,] -0.97281249 -1.2272012
[3,] -2.94060962 -0.1762201
[4,] 0.09102538 -0.7586657
[5,] -1.03996471 -2.3633110
[6,] -3.22145269 0.8896139
[7,] -3.96005388 -0.5896342
[8,] 0.59269741 0.2250630
[9,] 1.10354845 -1.2044752
[10,] -1.05079882 -3.4245322

再描画．

> plot.igraph(g,layout=lay)

ちゃんとレイアウトされた．

2011年11月19日土曜日

Rでネットワーク図を描く3

今度は行ラベル，列ラベルを付けてみる．

> d<-matrix(c(0,0,1,1,1 ,0,1,1,0,2,0,3,1,0,1,6,0,0,0,2,1,8,5,2,0),ncol=5,nrow=5
> d
     [,1] [,2] [,3] [,4] [,5]
[1,]    0    0    0    6    1
[2,]    0    1    3    0    8
[3,]    1    1    1    0    5
[4,]    1    0    0    0    2
[5,]    1    2    1    2    0

まずは列ラベルを設定する．

> colnames(d)<-c("A","B","C","D","E")
> d
A B C D E
[1,] 0 0 0 6 1
[2,] 0 1 3 0 8
[3,] 1 1 1 0 5
[4,] 1 0 0 0 2
[5,] 1 2 1 2 0

お次は行ラベルを設定する．

> rownames(d)<-c("A","B","C","D","E")
> d
A B C D E
A 0 0 0 6 1
B 0 1 3 0 8
C 1 1 1 0 5
D 1 0 0 0 2
E 1 2 1 2 0

グラフに変換する．

> g<-graph.adjacency(d,weighted=TRUE)

画像に書き出す．

> png("c:/tmp/myplot.png",width=400, height=400,pointsize=12)
> plot(g)
> dev.off()
null device
1

エッジの重みを表示する．

> E(g)$weight
[1] 6 1 1 3 8 1 1 1 5 1 2 1 2 1 2

一応，グラフ情報もみておく．

> summary(g)
Vertices: 5
Edges: 15
Directed: TRUE
No graph attributes.
Vertex attributes: name.
Edge attributes: weight.

今度は特定のエッジを削除してみる．

重みが5以下のエッジを削除してみよう．

> g2<-delete.edges(g,E(g)[weight<=5])

グラフ情報をみると，

> summary(g2)
Vertices: 5
Edges: 2
Directed: TRUE
No graph attributes.
Vertex attributes: name.
Edge attributes: weight.

描画してみよう．

> png("c:/tmp/myplot.png",width=400, height=400,pointsize=12)
> plot(g2,layout=layout.fruchterman.reingold,vertex.color="white",vertex.label=V(g2)$name,edge.label=E(g2)$weight,vertex.size=10)
> dev.off()
null device
1

次数0のノードができてしまった．

こいつを削除しよう．

> g2<-delete.vertices(g2,which(degree(g2)<1)-1)
> summary(g2)
Vertices: 4
Edges: 2
Directed: TRUE
No graph attributes.
Vertex attributes: name.
Edge attributes: weight.

もう一回，書き出してみる．

> png("c:/tmp/myplot.png",width=400, height=400,pointsize=12)
> plot(g2,layout=layout.fruchterman.reingold,vertex.color="white",vertex.label=V(g2)$name,edge.label=E(g2)$weight,vertex.size=10)
> dev.off()
null device
1

ちゃんと削除できた．

2011年11月18日金曜日

Rでネットワーク図を描く2

こんどはもう少し大きめのグラフを書いてみる．

> library(igraph)
> d<-matrix(c(0,0,1,1,1 ,0,1,1,0,2,0,3,1,0,1,6,0,0,0,2,1,8,5,2,0),ncol=5,nrow=5
> d
     [,1] [,2] [,3] [,4] [,5]
[1,]    0    0    0    6    1
[2,]    0    1    3    0    8
[3,]    1    1    1    0    5
[4,]    1    0    0    0    2
[5,]    1    2    1    2    0
> g<-graph.adjacency(d,weighted=TRUE)
> png("c:/tmp/myplot.png",width=400, height=400,pointsize=12)
> plot(g,,layout=layout.fruchterman.reingold,vertex.color="white",vertex.label=V(g)$name,edge.color="black",edge.label=E(g)$weight,vertex.size=10)
> dev.off()
null device
          1

重みをエッジの幅に設定する．

> E(g)$weight
[1] 6 1 1 3 8 1 1 1 5 1 2 1 2 1 2
> E(g)$width<-E(g)$weight

美しくないのでやっぱり戻そう．

> E(g)$width<-1

Rでネットワーク図を描く

Rが面白い．簡単に色々とできてしまう．

今回はigraphライブラリでネットワーク図の作成にトライしてみる．

まずライブラリを読み込む．

> library(igraph)

つぎに隣接行列を作る．

> d<-matrix(c(0,0,1,1,0,1,1,0,0),ncol=3,nrow=3)

行列のサイズを確認する．

> dim(d)
[1] 3 3

行列を表示する．

> d
     [,1] [,2] [,3]
[1,]    0    1    1
[2,]    0    0    0
[3,]    1    1    0

行列から重み付き有向グラフを作成する．

> g<-graph.adjacency(d,mode="directed",weighted=TRUE)

グラフ情報を確認する．

> summary(g)
Vertices: 3
Edges: 4
Directed: TRUE
No graph attributes.
No vertex attributes.
Edge attributes: weight.

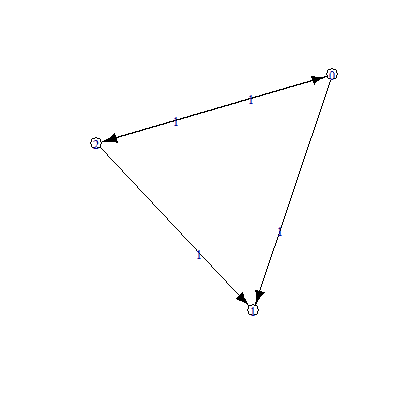

最後にグラフを画像ファイルに書き出す．

> png("c:/tmp/myplot.png",width=400, height=400,pointsize=12)
> plot(g,vertex.color="white",vertex.label=V(g)$name,edge.color="black",edge.label=E(g)$weight,vertex.size=10)
> dev.off()
null device
1

2011年11月11日金曜日

Androidのスクリーンショットを撮る

1. USBデバッグモードをONにする．

2. ddmsを起動する．

C:\android-sdk-windows\tools>ddms.bat

3. スクリーンショットを撮りたいdeviceを選択する．

4. メニュー「Device」>「Screen capture...」を選択する．

5. あとは画面に従って操作するだけ．

6. こんな風にスクリーンショット撮れる．便利だのう．

Android SDKとGoogle USB Driverのインストールメモ

Androidを色々と弄りたくなってきた．

とりあえずSDKをインストールするところからはじめたいと思う．

以下は作業メモ．

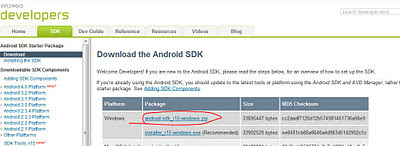

SDKのダウンロードサイト（http://developer.android.com/sdk/index.html）からzipファイルをダウンロードする．

ダウンロードしたファイルを適当な場所に展開する．

今回はC:\の直下に配置する．

あとは必要に応じてパスを通せばいい．

ついでにGoogle USB Driverもインストールしておこう．

SDK Manager.exeを起動する．

Extras>Google USB Driverにチェックをいれて「install package」をクリックする．

Google USB Driverはデフォルトで選択状態にならないのでAcceptを選択する．

あとはダウンロード＆インストールが完了するまでしばらく待とう．

androidのUSBデバッグをONにしてPCと接続する．

デバイスマネージャを開き，「ほかのデバイス」に表示されている「ADB」のプロパティを開く．

「詳細」タブを選択し，プロパティの中からハードウェアIDを選択する．

ここの値「USB\VID_0BB4&PID_0C87&MI_01」(deviceにより異なる)をメモする．

「\android-sdk-windows\extras\google\usb_driver\android_winusb.inf」をメモ帳などで開く．

「[Google.NTx86]」に先ほどメモしたハードウェアIDを追加する．AMD系CPUなら「[Google.NTamd64]」に追加する．

; HTC X06HT2
%SingleAdbInterface%        = USB_Install, USB\VID_0BB4&PID_0C87
%CompositeAdbInterface%     = USB_Install, USB\VID_0BB4&PID_0C87&MI_01

以上でGoogle USB Driverの設定が完了した．

あとはドライバを組み込んでandroidデバイスを再認識させてやるだけ．

Android PhoneとしてADB Interfaceが認識できればOK．

やった．

GmailのPOP機能では，メッセージをダウンロードできるのは1クライアントだけ．

POP機能を使って，複数クライアントでメッセージを共有することは基本できない．

https://mail.google.com/support/bin/answer.py?hl=ja&answer=13289&topic=1668962

ただし，Gmailの最新モードを使うとそれが可能になる．

最新モードだと，過去30日間のメッセージを複数のクライアントから，ダウンロードできるようになる．

最新モードで使うには，POPログインユーザ名を「username@gmail.com」を「recent:username@gmail.com」とするだけ．

https://mail.google.com/support/bin/answer.py?hl=ja&answer=47948&topic=1668962

IMAPの方がいいと思うけど，どうしてもPOPを使いたい人は知っておくと便利かも知れない．

Google Docs SpreadSheetグラフ機能のテスト

今更だけど，東京電力のでんき予報をSpreadSheetでグラフ化してみる．

データの取り込みはimportdataを使用する．

=importdata("http://www.tepco.co.jp/forecast/html/images/juyo-j.csv")

interactive chartで公開したかったけどエラーが発生．

しかたなくimageで公開してみる．

共有設定はAnyone with the linkで十分みたい．

更新タイミングが不明だけど，ちゃんと更新されている．

いい感じ．
